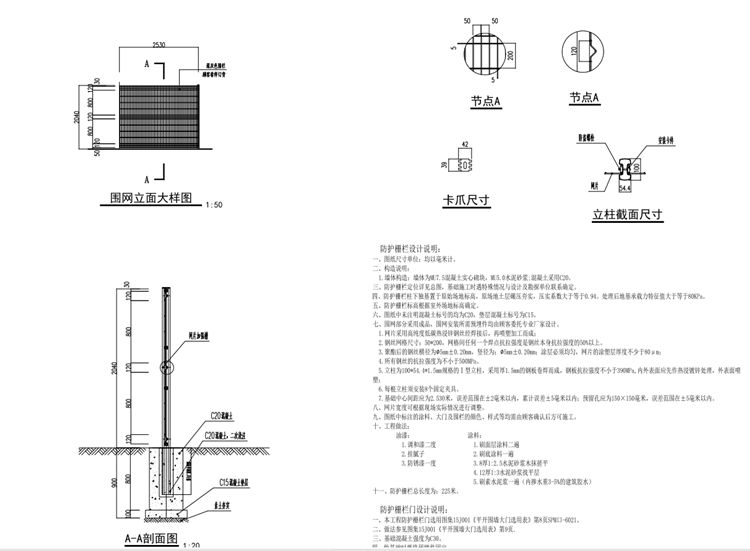

防护栅栏设计说明:
一、图纸尺寸单位:均以毫米计。
二、构造说明:
1.墙体构造:墙体为MU7.5混凝土实心砌块, MU5.0水泥砂浆。
2.混凝土采用C20。
三、防护栅栏定位详见总图，基础施工时遇特殊情况与设计及勘探单位联系确定。
四、防护栅栏柱下独基置于原始场地标高，原场地土层碾压夯实，压实系数大于等于0.94。 处理后地基承载力特征值大于等于80KPa。
五、防护栅栏标高根据室外场地标高确定。
六、图纸中未注明混凝土标号的均为C20,垫层混凝土标号为C15。
七、围网部分采用成品，围网安装所需预埋件均由顾客委托专业厂家设计。
1.网片采用高纯度低碳热浸锌钢丝经焊接后，再喷塑加工而成。
2.钢丝网格尺寸: 50*200， 网格间任何一个焊点抗拉强度是钢丝本身抗拉强度的50%以上。
3.聚酯后的钢丝横径为Φ5mm±0.20m，竖径为: Φ5mm±0.20mm;涂层必须均匀，网片的涂塑层厚度不少于80微米。
4.所有钢丝的抗拉强度为不小于500MPa。
5.立柱为100*54. 4*1.5mm规格的I型立柱，采用厚1.5mm的钢板卷焊面成，钢板抗拉强度不小于390MPa,内外表面应先作热浸镀锌处理，外表面喷塑。
6.每根立柱须安装8个固定夹具。
7.基础中心间距应为2.530米，误差范围在±2毫米以内，累计误差±5毫米以内；预留孔应为150X150毫米，误差范围在±5毫米以内。
八、网片宽度可根据现场实际情况进行调整。
九、图纸中标注的涂料、大门及围栏的颜色、样式等均需由顾客确认后方可施工。
十、工程做法:
油漆:1.调和漆二度；2.挂腻子；3.防锈漆一度。
涂料:1.刷面层涂料二遍；2.刷底涂料一遍；3. 8厚1:2.5水泥砂浆木抹搓平；4. 12厚1:3水泥砂浆找平层；5.刷素水泥浆-遍(内掺水重3-5%的建筑胶水)。
十一、防护栅栏总长度为: 225米。
防护栅栏门设计说明:
一、本工程防护栅栏门选用图集15J001《平开围墙大门选用表》第8页SPM口-6021。
二、做法参见图集15J001《平开围墙大门选用表》第9页。
三、基础混凝土强度为C30。
